電子元器件的外觀缺陷檢測是一個非常關鍵的環節。由于此類產品一般體積較小，質量要求較高，很難通過人工批量檢測。外觀缺陷的自動檢測需要使用電子元件外觀檢測設備。. 由于體積小、精度高，芯片的外觀檢測一直是行業痛點，仍需大量人工檢測。針對以上問題，國辰機器人基于深度學習的光隔離組件外觀檢測解決方案。

【檢測的問題】

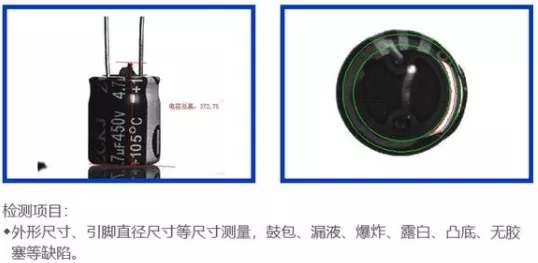

需要檢測的缺陷包括劃痕、臟污、破損、鼓包、漏液、露白、凸底、尺寸異常等

【檢測原理】

捕獲的目標由CCD工業相機轉換成圖像信號，送入專用的圖像處理系統，根據像素分布和亮度信息轉換成數字信號;圖像系統對這些信號進行各種操作，提取目標的特征，然后根據判別結果控制現場設備操作。該設備實現了元器件尺寸測量和外觀缺陷檢測、自動上料、自動檢測、自動分揀、自動卸料、不良品自動剔除的自動化流程。

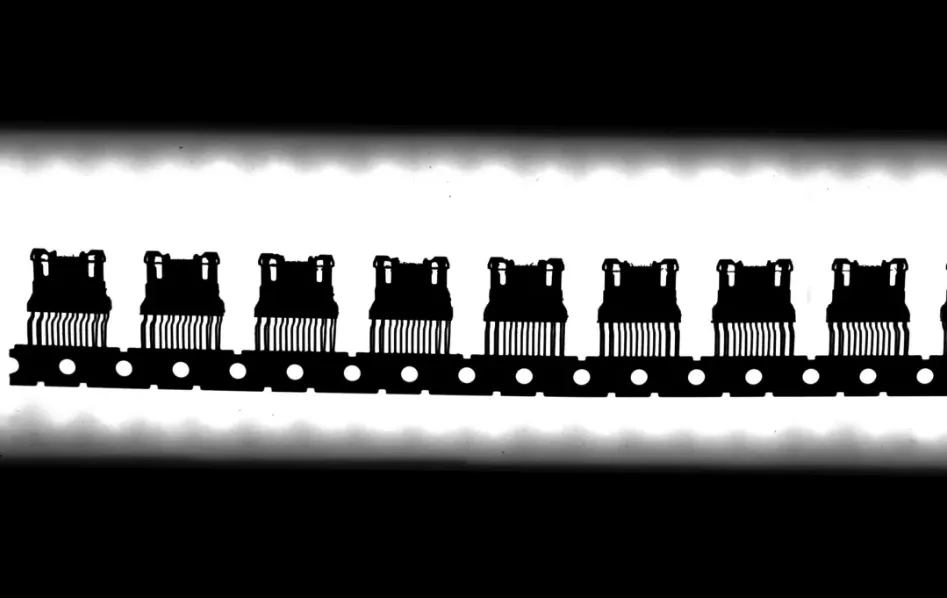

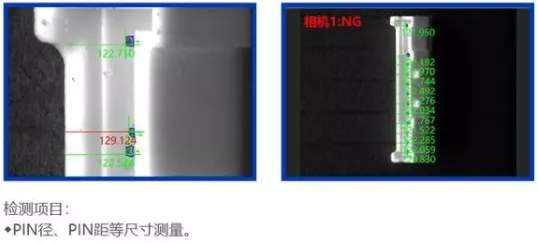

機器視覺檢測應用領域領域廣泛，如連接器外觀檢測，電容器外觀檢測，電感器外觀檢測，電阻器外觀檢測，PIN針外觀檢測，變壓器外觀檢測，晶圓尺寸及外觀缺陷檢測等。
